Тестови елементи】
Съгласно спецификацията на теста, изпитвателното съоръжение е необходимо, за да завърши теста за проверка на проекта за термичната система на кутията на батерията.
Изпитване за цикъл на налягане:
1. Инструментариум
1.1 Температура на околната среда: Използвайте термодвойка тип K или еквивалентни продукти.
1.2 Входно и изходно налягане:
Използвайте манометър най-малко в диапазона от -100 до 300 kPa, с разделителна способност по-малка от 1 kPa и най-малко 10 Hz честота на вземане на проби.
Намерете сензора 0 + 150 / -0 mm в равнината на свързване на охлаждащата плоча.
2. Процедура
2.1 По време на изпитването поддържайте температурата на околната среда и температурата на охлаждащата плоча на 20 ± 5 ° C.
2.2 По време на теста поддържайте абсолютното налягане на околната среда на 101,3 ± 20 kPa.
2.3 По време на теста поддържайте относителната влажност на околната среда на 50 ± 40%.
2.4 Свържете маркуча към входящите и изходните връзки.
2.5 Използвайте охлаждащата течност, одобрена от фирма XX, като работна среда и разредете с вода до концентрация 50/50 за тестване.
2.6 Накиснете маркуча и охлаждащата плоча в околната среда за 1 ± 0,25 часа.
2.7 Под синусоида от 0,15Hz, околното налягане е от 0,0 + 25 / -0 до 145 + 20 / -5 kPa циклично налягане.
2.8 Проверете режима на синусоида.
2.9 Цикълът трябва да е по-висок от средното налягане и продължителността е 50 ± 5% от цикъла.
2.10 Цикълът трябва да достигне пиковото налягане в рамките на 50 ± 5% от времето на цикъла.
2.11 Визуално проверявайте за изтичане на течност или течни петна поне два пъти на ден. Запишете резултатите от визуалната проверка.
2.12 Записвайте максималните и минималните нива на налягане най-малко два пъти на ден. Ако трябва да направите някакви настройки на оборудването, за да постигнете минималното и / или максималното налягане, моля, запишете минималното и максималното ниво на налягане преди и след настройката.
2.13 Ако по време на теста се открият някакви части, които са повредени, изтичат или има съмнения за течове, моля, спрете теста. Извадете образеца от изпитвателния стенд и проведете тест за изтичане (приемлив метод на потапяне във вода) и запишете резултата.
2.14 Повторете цикъла, докато настъпи 200 000 цикъла или загуба на течност.
2.15 След теста направете снимки на частите, за да идентифицирате ясно режима на повреда и местоположението.
3. Критерии за приемане
3.1 Няма да има визуално изтичане (включително просмукване, оцветяване, разкъсване и т.н.), докато не бъдат завършени 200 000 цикъла.
3.2 Тестовете за сертифициране и течове трябва да бъдат преминати.

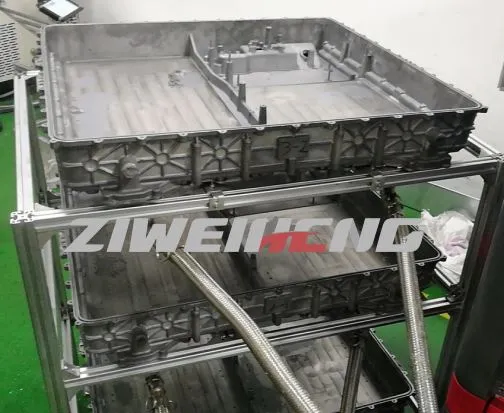

Стендът за изпитване на студена плоча на акумулатора включва стенд за изпитване на спукване, стенд за изпитване на импулси, стенд за изпитване на горещ и студен цикъл, стенд за изпитване на вътрешна корозия и изпитвателен стенд за източване и пълнене на охлаждащата течност.
